Ein detaillierter Überblick von Glasfaser-Kommunikationskabeln bis hin zu gängigen Glasfaser-Patchkabeltypen

Im heutigen digitalen Zeitalter ist die Glasfasertechnologie zum Rückgrat der modernen Kommunikation geworden. Von den enormen Datenströmen in Internet-Rechenzentren bis hin zum Hochgeschwindigkeits-Internetzugang in unserem täglichen Leben spielt Glasfaser eine unersetzliche Rolle. Wie überträgt diese scheinbar einfache Technologie Informationen über einen winzigen Glasfaserstrang rund um den Globus? Fibermart führt Sie Schritt für Schritt durch die Grundlagen der Glasfaserkommunikation, zeigt Ihnen die verschiedenen auf dem Markt erhältlichen Arten von Glasfaser-Patchkabeln und ihre Anwendungen in der Kommunikation und enthüllt den technologischen Schleier hinter der Glasfaser.

Schritt 1: Was ist Glasfaser-Kommunikation?

Die Glasfaser-Kommunikationstechnologie bildet zusammen mit der Computertechnologie die beiden Säulen der Informationstechnologie. Dabei ist der Computer für die Digitalisierung von Informationen zuständig, während die Glasfaser die Aufgabe der Übertragung dieser Informationen übernimmt. Glasfasern verwenden Lichtwellen als Träger, um Informationen von Punkt A nach Punkt B zu übertragen. Gemäß den Standards der Internationalen Fernmeldeunion (ITU-T) werden Glasfasern für die Kommunikation je nach Leistung und Anwendungsszenarien in mehrere Kategorien unterteilt: Multimode-Glasfasern G.651 und Singlemode-Glasfasern G.652 bis G.657, wobei G.652 der am weitesten verbreitete Typ ist.

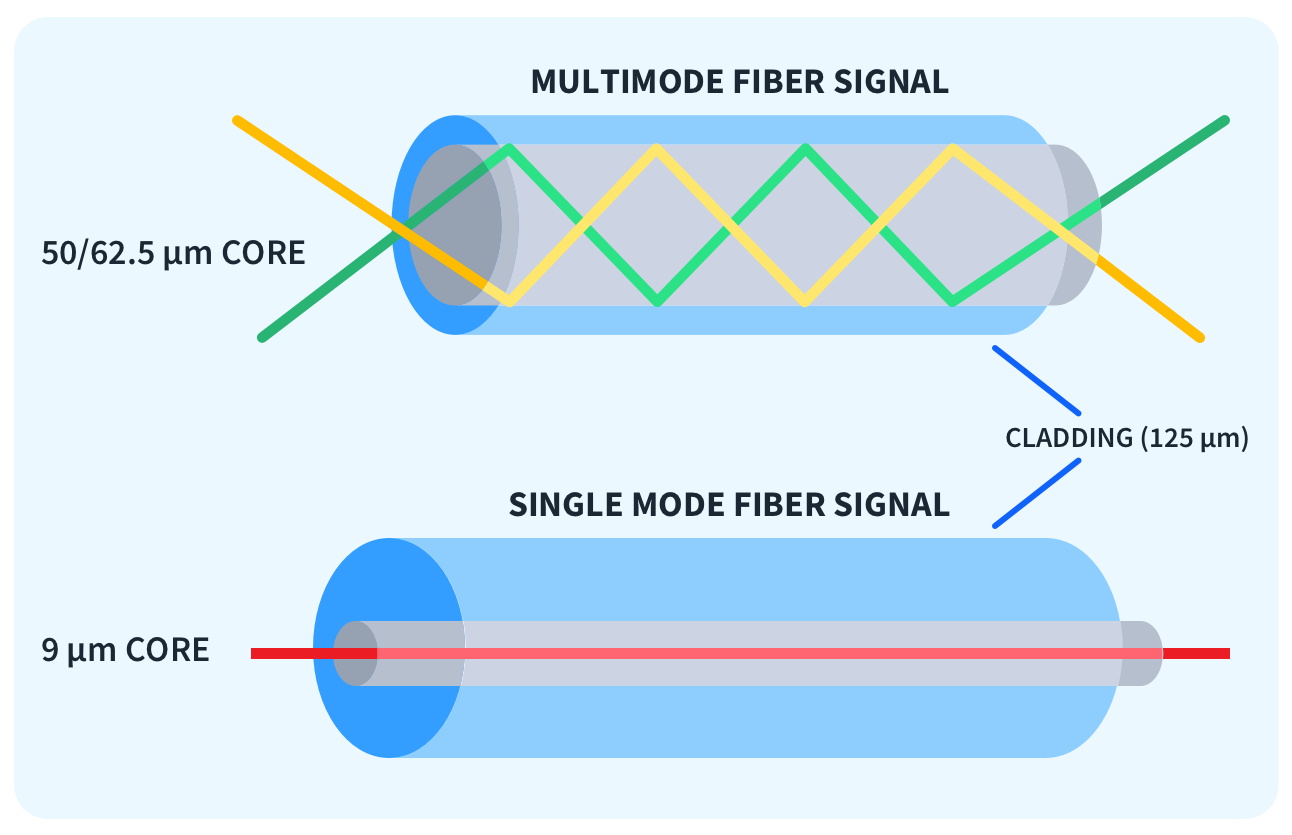

Schritt 2: Warum werden Glasfaser-Patchkabel in Singlemode und Multimode unterteilt?

Glasfaser-Patchkabel werden je nach Lichtübertragungsmodus in Singlemode und Multimode unterteilt. Singlemode-Fasern (Single Mode Fiber) lassen normalerweise nur einen Lichtmodus durch, haben einen Kerndurchmesser von etwa 8 bis 9 Mikrometer und einen Außendurchmesser von etwa 125 Mikrometer und sind für die Fernübertragung geeignet. In verschiedenen Netzwerken sind Übertragungsstrecken von über 5000 Metern möglich. Im Gegensatz dazu haben Multimode-Fasern (Multimode Optical Fiber) einen größeren Kerndurchmesser, der die Übertragung mehrerer Lichtmodi ermöglicht und für kürzere Entfernungen und geringere Übertragungskapazitätsanforderungen geeignet ist.

Schritt 3: Der Ursprung der gängigen Glasfaser-Patchkabeltypen auf dem Markt

Gemäß den Klassifizierungen der Internationalen Organisation für Normung (ISO) und der Internationalen Elektrotechnischen Kommission (IEC) werden Multimode-Fasern weiter in die fünf Stufen OM1 bis OM5 unterteilt und häufig in lokalen Netzwerken (LAN) und Rechenzentren (DCN) verwendet. Zu den gängigen Typen von Glasfaser-Patchkabeln auf dem Markt gehören Singlemode-OS2- und Multimode-OM2/OM3/OM4-Glasfaserkabel.

Schritt 1: Gängige Typen von Glasfaser-Jumpern und ihre Eigenschaften

Typ 1: Singlemode-OS2-Glasfaser-Jumper

Der Standard für Singlemode-Glasfasern folgt in erster Linie ITU-T (G.652-G.657), wobei G.652 der am häufigsten verwendete Glasfasertyp ist, der hauptsächlich in Langstrecken-, Backbone- und Metropolitan Area Networks verwendet wird. Die Übertragungswellenlängen für Singlemode-Glasfasern (L) betragen typischerweise 1310 nm, während die Übertragungswellenlängen für Langstrecken (LH) bei 1310 nm, 1490 nm und 1550 nm liegen. Im Vergleich zu gewöhnlichen Multimode-Glasfaser-Patchkabeln bieten OS2 Singlemode-Duplex-Glasfaser-Patchkabel eine bessere Leistung und sind für die Datenübertragung über große Entfernungen kostengünstiger. In der Regel in Kombination mit FHD-Glasfaser-Verteilerboxen können sie Entfernungen von über 1 km übertragen und erfüllen so eine Vielzahl von Verkabelungsanforderungen. OS2-Glasfaser-Patchkabel sind in Singlemode-Simplex- und Duplex-Versionen erhältlich, wobei die Duplex-Glasfaser-Patchkabel ein breiteres Anwendungsspektrum haben. Die OS2-Glasfaser-Patchkabel von Fibermart können in Rechenzentren, CATN, FTTH, WDM/DWDM, passiven optischen Netzwerken und anderen Verkabelungsumgebungen mit hoher Dichte verwendet werden.

Typ 2: Multimode OM1/OM2 Glasfaser-Jumper

OM1/OM2-Glasfaser-Jumper gehörten zu den ersten Typen von Multimode-Glasfaser-Jumpern. Die Lichtquelle dieser Kabel sind LED-Dioden mit einer Wellenlänge von 850 nm, die hauptsächlich für die Übertragung über kurze Distanzen mit Übertragungsraten unter 10 G verwendet werden. OM1 hat einen Kerndurchmesser von 62,5 µm bei einer maximalen Übertragungsdistanz von 300 m, während OM2 einen Kerndurchmesser von 50 µm bei einer maximalen Übertragungsdistanz von 500 m hat. OM1 hat einen größeren Kern und eine größere numerische Apertur und bietet dadurch stärkere Lichtsammelfähigkeiten und eine bessere Biegefestigkeit. OM2 mit seinem kleineren Kern und seiner kleineren numerischen Apertur reduziert effektiv die modale Dispersion von Multimode-Glasfasern, wodurch die Bandbreite deutlich erhöht und die Produktionskosten um ein Drittel gesenkt werden. Die OM1- und OM2-Glasfaser-Patchkabel von Fibermart werden häufig in internen Gebäudeanwendungen eingesetzt und unterstützen bis zu 1 GB Ethernet-Übertragung.

Typ 3: Multimode OM3/OM4 Glasfaser-Jumper

OM3/OM4-Glasfaser-Jumper stellen technologische Fortschritte bei Multimode-Fasern dar und unterstützen höhere Übertragungsraten und größere Entfernungen. Beide Fasertypen haben einen Kerndurchmesser von 50 µm und verwenden VCSEL-Laser als Lichtquelle, die mit einer Wellenlänge von 850 nm arbeiten. OM3-Glasfaser-Patchkabel können bis zu 300 m in 10 Gb/s Ethernet übertragen, während OM4 die doppelte effektive Bandbreite von OM3 hat. In einem 10 Gb/s Ethernet-Netzwerk mit 850 nm VCSELs kann OM4 bis zu 550 m übertragen. Die OM3- und OM4-Glasfaser-Patchkabel von Fibermart werden häufig in Verkabelungsumgebungen von Rechenzentren verwendet und unterstützen 10G- und sogar 40/100G-Ethernet-Übertragungsgeschwindigkeiten.

Typ 4: Multimode OM5 Glasfaser-Jumper

OM5 ist der neueste Typ von Multimode-Fasern, der Ultrabreitbandübertragung von Wellenlängen von 850 nm bis 953 nm unterstützt und mindestens vier Wellenlängen über größere Entfernungen übertragen kann als OM3- und OM4-Glasfaserkabel. OM5-Glasfaser-Patchkabel nutzen die Wellenlängenmultiplextechnologie (WDM), wodurch der Bereich der nutzbaren Wellenlängen während der Netzwerkübertragung erweitert wird. Dafür werden nur acht Kerne aus Multimode-Fasern benötigt, wobei vier Kerne zum Senden von Signalen und vier zum Empfangen verwendet werden. Jeder Kern überträgt vier Wellenlängen mit einer Übertragungsrate von jeweils 25 Gbit/s, sodass OM5-Glasfaser-Patchkabel 100 Gbit/s pro Faser übertragen können. Dies reduziert die Kosten für die Netzwerkverkabelung erheblich und ist gleichzeitig abwärtskompatibel mit OM3- und OM4-Kabeln, was die Netzwerkerweiterung erheblich erleichtert. Die OM5-Glasfaser-Patchkabel von Fibermart verfügen über eine dicke Schutzschicht, die typischerweise bei Verbindungen zwischen optischen Terminals und Anschlusskästen verwendet wird und in Glasfaserkommunikationssystemen, Glasfaserzugangsnetzen, Glasfaserdatenübertragung und lokalen Netzwerken eingesetzt werden kann.

Fazit: Entscheiden Sie sich für Fibermarts Glasfaser-Patchkabel

Glasfaser-Patchkabel sind weithin bekannt für ihre geringe Einfügungsdämpfung, hohe Unterdrückung der Rückflussdämpfung und ausgezeichnete Temperaturstabilität. Sie werden häufig in Kommunikationsräumen, Glasfaser bis ins Haus, Telekommunikationsnetzen, lokalen Netzwerken, Glasfasernetzen für Computer und optischen Testgeräten verwendet. Fibermart bietet eine Vielzahl von Steckertypen (wie LC, SC, ST, FC, MTRJ, MU, SMA) für PVC/LSZH-Glasfaser-Patchkabel, die Singlemode- und Multimode-Optionen (einschließlich OM1, OM2, 10G OM3 und 10G OM4) abdecken, und bietet Duplex- und Simplex-Konfigurationen sowie Glasfaser-Jumper in Plenum-Qualität. Unsere Produkte sind weltweit in kundenspezifischen Längen erhältlich und werden vor dem Versand zu 100 % optisch getestet, um optimale Leistung zu gewährleisten.

Achten Sie bei der Verwendung von Glasfaser-Patchkabeln von Fibermart darauf, übermäßiges Biegen oder Schleifen zu vermeiden, um den Lichtverlust während der Übertragung zu minimieren. Lagern Sie unbenutzte Glasfaser-Patchkabel außerdem ordnungsgemäß mit aufgesetzten Staubkappen, um Staubansammlungen zu vermeiden, die zu Verbindungsproblemen führen können. Wir empfehlen dringend den Kauf der Glasfaser-Patchkabel von Fibermart, um stabile und zuverlässige Netzwerkverbindungen zu gewährleisten.
