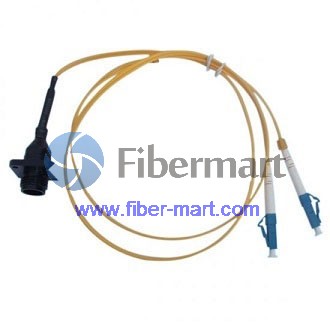

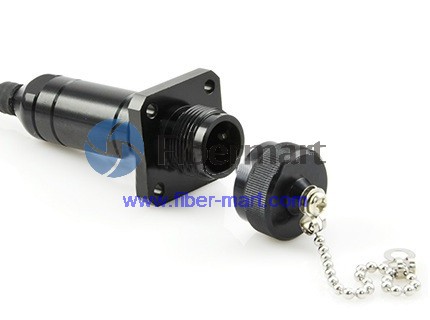

ODC-4 屋外用コネクタ プラグ/ソケット
アプリケーション
ODC コネクタは、FTTA (塔頂部のファイバー) の要件を満たすことができる無線基地局アプリケーション (WCDMA/TD-SCDMA/CDMA200/Wi-MAX/GSM) 用の次世代コネクタです。 当社は特別なコネクタ技術に基づいて ODC コネクタのベースを開発しました。当社の ODC コネクタのインターフェースは、現在の世界的な ODC コネクタ サプライヤーの主流と互換性があります。
特徴
-
4 ファイバー、シングルモードまたはマルチモード
-
2×1.25mmフェルールを備えたコンパクトな設計
-
四角または六角フランジ付きソケットを内蔵
-
ケーブルチェーン用延長コネクタ
-
ネジ式ロック機構
-
簡単かつ安全な取り付け
-
防水、防塵、耐腐食性
-
防水保護キャップ
-
EMI保護済み
-
RoHS対応
-
性能規格 IEC 61753-1 Cat.E を満たしています
-
ケーブル長さ: 1M
-
コネクタ: ODC ソケットから LC/SC/ST/FC
仕様
<col 269"="" width="119' /><col width=">
|
Technology |
|
Full ceramic ferrule and sleeve |
|
Housing material |
|
Nickel plated brass |
|
Mechanical performance |
ODC plug |
≤1000 N tensile load≤30 N static side load |
|
ODC socket |
≤30 N tensile load |
|
Installation torque force |
min.1Nm |
max.2Nm |
|
Operating temperature |
IEC 61300 – 2 - 22 |
-40℃ up to +85℃ |
|
Mating durability |
|
1000 cycle |
|
Ingress protection(mate) |
IEC60529 |
Ip 68 |
|
Salt mist |
IEC61300-2-26 |
30 days passed |
|
Vibration |
IEC61300-2-1 |
Pass 10-500Hz/10g |
|
Shock |
IEC61300-2-9 |
Pass 100g |
光学性能
Insertion loss
IEC61300-3-34 |
Singlemode |
Typ. ≤0.30dB |
97% ≤0.45dB |
|
Multimode |
Typ. ≤0.30dB |
97% ≤0.50dB |
|
Return loss |
Singlemode |
≥50dB |
|
