FC / APCを用いたインライン可変光減衰器（980と1064nm）の偏光維持
ファイバマートPM VOAは光学部品およびシステム試験に使用される。 PM手動調整VOA可変光減衰器（980 / 1064nm）は、出力光パワーを低減するように設計および製造され、電力を適切にゲットします。それは低い挿入損失、高い絶滅下昇、高い戻り損失および低調整精度で、PM光学減衰器はファイバレーザ、光ファイバCWDM / DWDM / OADM通信システムで広く適用されている。
特徴
・広い減衰範囲
・高精度
・低いオリジナルロス
・ コンパクトサイズ
アプリケーション
・システムテストのファイバ通信
・光受動部品試験
・光学ラボの使用
パフォーマンス仕様
|
Parameter
|
|
Value
|
|
Grade
|
-
|
P
|
A
|
|
Center Wavelength
|
nm
|
980 ,1030, 1064
|
|
Operating Wavelength Range
|
nm
|
980±20 or 1060±30
|
|
Max. Original loss
|
dB
|
0.6
|
0.7
|
|
Attenuation range
|
dB
|
0.6 ~ 60
|
0.7 ~ 60
|
|
Min. Return loss
|
dB
|
50
|
|
Adjustment Precision
|
dB
|
0.02
|
|
Min. Extinction ratio
|
dB
|
20
|
|
Max. Power Handling
|
mW
|
500
|
|
Max. Tensile Load
|
N
|
5
|
|
Fiber type
|
-
|
PM980 Panda fiber
|
|
Operating temperature
|
℃
|
0 ~ +70
|
|
Operating temperature
|
℃
|
-40 ~ +85
|
|
Dimensions
|
mm
|
18×14×7
|
1.上記の仕様はコネクタなしのデバイス用です。
2.コネクタを持つデバイスの場合、ILは0.3dB高くなり、RLは5dB低くなり、ERは2dB低くなります。デフォルトのコネクタキーは遅い軸に合わせられています。 2W未満のコネクタを通って送電する。

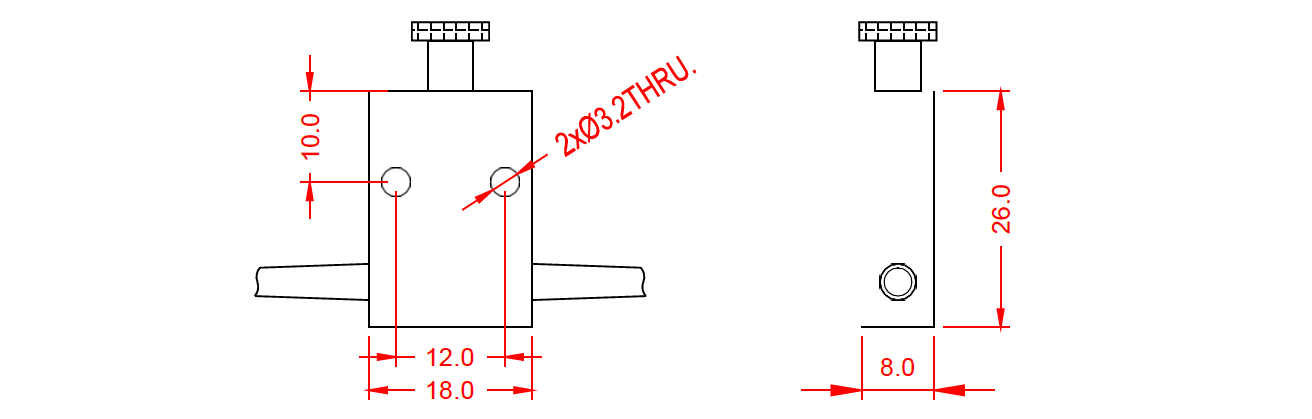

パッケージ寸法
注文情報P / N：PMVOA-1-2-3-4-5-6
尋ねると、注文情報に従って正しいP / N番号を入力してください。適切な説明を添付してください。コネクタが必要な場合は、250μmのベアファイバーピッグテールを選択することをお勧めしません。
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
wavelength
|
Grade
|
Fiber Type
|
Pigtails Diameter
|
Fiber Length
|
Connector
|
98:980nm
64:1064nm
30:1030nm
13:1310nm
15:1550nm
XX: Others |
P:P Grade
A:A Grade
|
1: Panda fiber
X:Others
|
90:900μm
20:2.0mm
XX: Others
|
08:0.8m
10:1.0m
XX: Others
|
00:None
FP: FC/PC
FA: FC/APC
SA: SC/APC
LA: LC/APC
XX: Others
|
型番1：PMVOA-98-P-1-90-10-FA
説明：980nmの偏光メカニカル可変光アッテネータ、Pグレード、0.9mmのODルーズチューブを備えた1.0M PM PMパンダファイバ、およびすべてのポートのFC / APCコネクタ。
部品番号例2：PMVOA-64-P-1-90-10-FA
説明：1064nmの偏光、0.9mmのODルーズチューブを備えた機械的可変光アッテネータ、P GRAYS、1.0M PM PMパンダファイバ、およびすべてのポートのFC / APCコネクタ。
カスタム部品の注文情報
他の仕様をカスタマイズする必要がある場合は、要件の詳細な説明を入力してください。 [email protected]に連絡してください
