기갑 광섬유 케이블 자습서



기갑 광섬유 케이블이란 무엇입니까?



Armored Fiber Optic Cable은 이름에서 알 수 있듯이 외부에 보호용 "갑옷" 층을 감싼 일종의 광섬유 케이블입니다. 갑옷은 주로 설치류, 습기 및 기타 요구 사항으로부터 광섬유 케이블을 보호하는 데 사용됩니다.

기갑 광섬유 케이블의 기본 구조


외장 광섬유 케이블의 설계에서 외부 슬리브는 솔벤트, 마모 등에 대한 보호 기능을 제공합니다. 이 외부 슬리브는 일반적으로 폴리에틸렌과 같은 플라스틱으로 만들어집니다. 슬리브와 내부 재킷 사이의 다음 층은 강철 테이프 및 알루미늄 호일과 같이 절단, 씹기 및 연소가 매우 어려운 재료의 장갑 층입니다. 이 외장재는 또한 케이블 설치 중에 광섬유 케이블이 늘어나는 것을 방지합니다. 그런 다음 Ripcord, Ripcord는 일반적으로 외장 및 내부 슬리브 바로 아래에 제공되어 케이블을 커넥터 또는 터미네이터에 연결하기 위해 레이어를 벗기는 데 도움이 됩니다. 내부 재킷은 내부 광섬유 케이블 번들을 지지하는 보호 및 방염 소재입니다. 내부 섬유 케이블 번들에는 내부 섬유를 지지하는 강도 부재, 필러 및 기타 구조가 포함됩니다. 일반적으로 전체 광섬유 케이블을 지원하는 중앙 강도 부재가 있습니다. 간단히 말해서 장갑 버전에서 완충 튜브는 아라미드 원사 층, 내부 폴리에틸렌 재킷 및 주름진 강철 갑옷 층으로 둘러싸여 있습니다. 립 코드가 있는 전체 검은색 중간 밀도 폴리에틸렌 재킷이 버전에 등장합니다.

기갑 광섬유 케이블의 종류


기갑 광섬유 케이블은 일반적으로 실내 및 실외 버전으로 분류됩니다. 이중 장갑, 단일 장갑 및 비 장갑의 세 가지 유형의 케이블 장갑이 사용됩니다. 이중 장갑 케이블은 해안 근처의 얕은 깊이에서 사용되며 비 장갑 케이블은 대부분의 해저에서 사용됩니다. 단일 외장 케이블은 이러한 극단 사이에 사용됩니다.

실내 기갑 광섬유 케이블

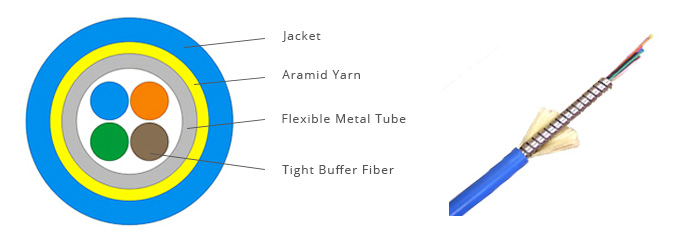

실내 외장 광섬유 케이블에는 단일 외장 및 이중 외장 광섬유 케이블이 포함됩니다(그림 참조). 일반적인 단일 코어 외장형 실내 섬유 케이블의 구조에는 타이트 버퍼 섬유, 아라미드, 스테인리스 스틸 호스, 스테인리스 스틸 편조 와이어 및 외피가 포함됩니다. 단일 장갑 섬유 케이블에는 스테인리스 스틸 편조 섬유 케이블이 포함되지 않지만 이중 장갑에는 스테인리스 스틸 호스와 스테인리스 스틸 편조 와이어 섬유 케이블만 포함됩니다.
주요 기능: 높은 인장 강도 부적합한 비틀림으로 높은 압축 강도 굽힘 손상에 대한 저항 구조가 간단합니다. 유지 보수 비용 절감 열악한 환경 및 인공 손상에 적응
더블 재킷 싱글 아머드 케이블


옥외 기갑 광섬유 케이블


실외용 장갑 광섬유 케이블은 경장갑 버전과 중장갑 버전으로 분류할 수 있습니다. 무거운 장갑 광섬유 케이블은 일반적으로 강바닥과 해저에 사용됩니다. 비 장갑 광섬유 케이블은 장갑 광섬유 케이블보다 저렴하고 강철, 알루미늄 와이어는 케블러 광섬유 케이블보다 저렴합니다.


다른 분류


금속 피복 외장 케이블에는 세 가지 기본 유형이 있습니다. BX는 가장 오래된 형태입니다. 이 케이블 유형은 제2차 세계 대전 중 생산에 들어갔고 몇 년 동안 많이 사용되었습니다. 이 케이블은 외장 케이블에서 흔히 볼 수 있는 보호 기능을 제공하지만 누출되는 경향이 있었고 접지 시스템이 열악했습니다.

True Armored Cable은 본질적으로 더 무거운 형태의 BX입니다. 더 나은 접지 시스템과 더 무거운 내부 절연이 특징입니다. 금속 덮개로 케이블을 덮는 데 사용되는 프로세스는 더 나은 방수 기능과 전반적으로 더 견고한 디자인을 허용합니다.

외장형 케이블의 마지막 스타일은 Metal-Clad(MC) 케이블입니다. MC 케이블은 트루 아머 케이블과 다른 접지 시스템을 사용하며 추가 방수 기능이 있을 수 있습니다. 이것은 최신 유형의 금속 피복 케이블이며 광범위한 상업 및 산업 건물에서 볼 수 있습니다.

기갑 광섬유 케이블의 응용


Armored 광섬유 케이블은 견고한 케이블이 필요하거나 설치류 저항이 필요한 식물 외부에 직접 매설하는 데 사용됩니다. 직접 매장에 필요한 압착 하중을 잘 견딥니다. 설치류가 문제가 되는 지역에 직접 매장하여 설치하는 케이블은 일반적으로 설치류 침투를 방지하기 위해 두 재킷 사이에 금속 외장이 있습니다. 아머드 케이블의 또 다른 응용 분야는 케이블이 바닥 아래에 설치되고 광섬유 케이블이 부서질 염려가 있는 데이터 센터에 있습니다. 아머드 케이블은 전도성이 있으므로 적절하게 접지해야 합니다.

실외용으로 사용되는 외장 케이블은 일반적으로 직접 매설용으로 설계된 느슨한 튜브 구조입니다. 갑옷은 일반적으로 외부 폴리에틸렌 재킷으로 둘러싸인 주름진 알루미늄 테이프입니다. 외부 재킷과 갑옷의 이러한 조합은 광 섬유가 동물을 획득하는 것과 직접 매장 설치 중에 발생할 수 있는 손상으로부터 보호합니다.

실내 애플리케이션에 사용되는 아머드 케이블은 타이트 버퍼 또는 루즈 버퍼 광섬유, 강도 부재를 특징으로 할 수 있으며 내부 재킷은 일반적으로 나선형으로 감긴 연동 금속 테이프 아머로 둘러싸여 있습니다. 이 유형의 갑옷은 견고하고 충돌 저항을 제공합니다. 이 케이블은 설치류로부터의 보호를 포함하여 추가 보호가 필요한 교통량이 많은 지역 및 설치에 사용됩니다.
